MODUŁOWY
SYSTEM
FORTYFIKACJI
POLOWEJ
Modułowa konstrukcja
Różne zastosowania
Jeden system
MODUŁOWY
Modułowa konstrukcja
Idea systemu
Modułowość, która dostosowuje się do potrzeb
Modułowy System Fortyfikacji Polowej to rozwiązanie z zakresu inżynierii wojskowej przeznaczone do szybkiej budowy obiektów fortyfikacyjnych zapewniających efektywne prowadzenie ognia, walki i obserwacji oraz osłonę wojsk i sprzętu przed środkami rażenia przeciwnika.
System wykorzystuje lekkie, wytrzymałe i łatwe w obróbce elementy, które można transportować i montować bez użycia ciężkiego sprzętu i maszyn inżynieryjnych.
Budowę obiektów fortyfikacyjnych z wykorzystaniem MSFP mogą realizować wszystkie rodzaje wojsk i służb bez konieczności posiadania specjalistycznej wiedzy i umiejętności.
Czas potrzebny na przeszkolenie to 1-2 godzin.
Istotną cechą systemu jest lekka konstrukcja wykonana z PVC , która ułatwia transport oraz prowadzenie prac metodą ręczną, bez konieczności stosowania ciężkiego sprzętu i maszyn inżynieryjnych.
Wykorzystanie systemu zamków i łączników pozwala na zmianę kierunku przebiegu linii rowów łączących pod kątami 90, 120 i 135 stopni.
Montaż poszczególnych elementów systemu odbywa się bez narzędziowo, głównie poprzez wykorzystanie zamków typu męski/żeński.
System charakteryzuje się również dużą sztywnością, łatwością obróbki oraz podatnością na długookresowe przechowywanie.
MODUŁOWOŚĆ
Powtarzalne elementy pozwalają tworzyć różne konfiguracje systemu.
ELASTYCZNA KONFIGURACJA
Moduły mogą być łączone i uzupełniane elementami dopasowanymi do funkcji obiektu.
ZINTEGROWANA KONSTRUKCJA
Ściany, strop oraz elementy funkcjonalne tworzą jeden spójny system.
RÓŻNORODNE ZASTOSOWANIA
Stanowiska ogniowe, ukrycia, schrony, rowy łączące oraz elementy infrastruktury towarzyszącej.
ROZWIĄZANIE INŻYNIERYJNE
System łączy profile geotechniczne, elementy konstrukcyjne i rozwiązania funkcjonalne w ramach jednej koncepcji.
Elementy systemu
Jeden system, wiele elementów, nieograniczone możliwości konfiguracji
MSFP może być wykorzystywany do wykonywania stanowisk ogniowych, ukryć dla żołnierzy, rowów łączących przykrytych oraz lekkich schronów wykopowych, a także rowów przeciwczołgowych i okopów oraz ukryć dla wozów bojowych.
W zależności od przeznaczenia, konstrukcję można uzupełniać o rozwiązania zwiększające ochronę przed naporem gruntu, oddziaływaniem fali detonacyjnej, odprowadzanie wody oraz zabezpieczenie przed wodami opadowymi.
Możliwość wykonania konstrukcji o zmiennym przebiegu pozwala na idealne dostosowanie planowanej fortyfikacji polowej do właściwości terenowych i potrzeb użytkownika.

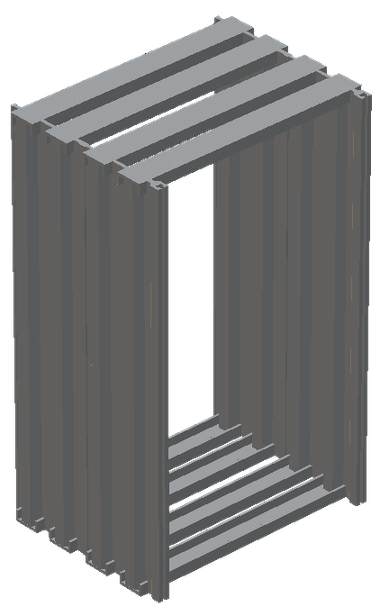

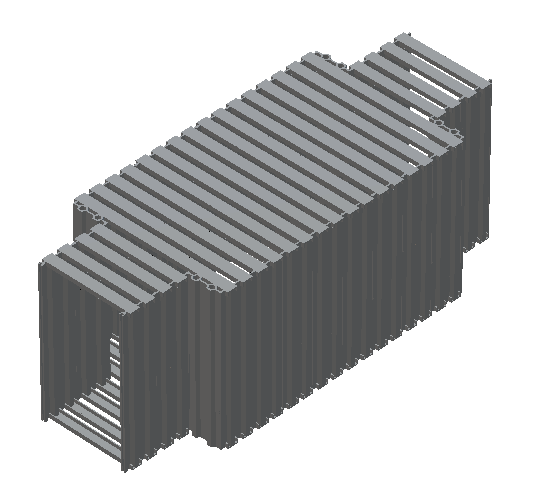

Rów łączący

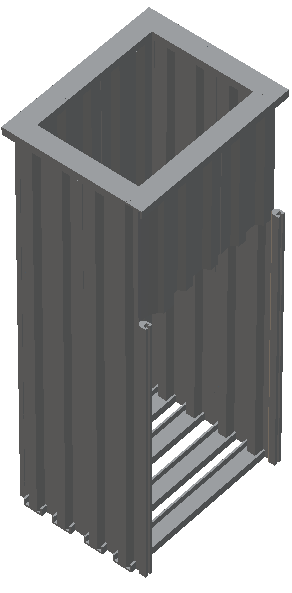

Wyjście właz

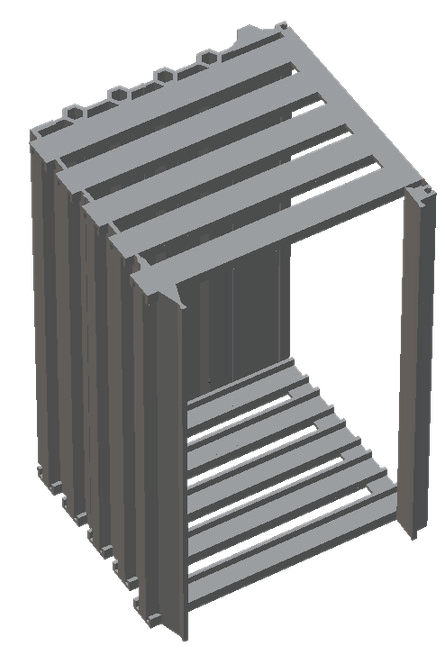

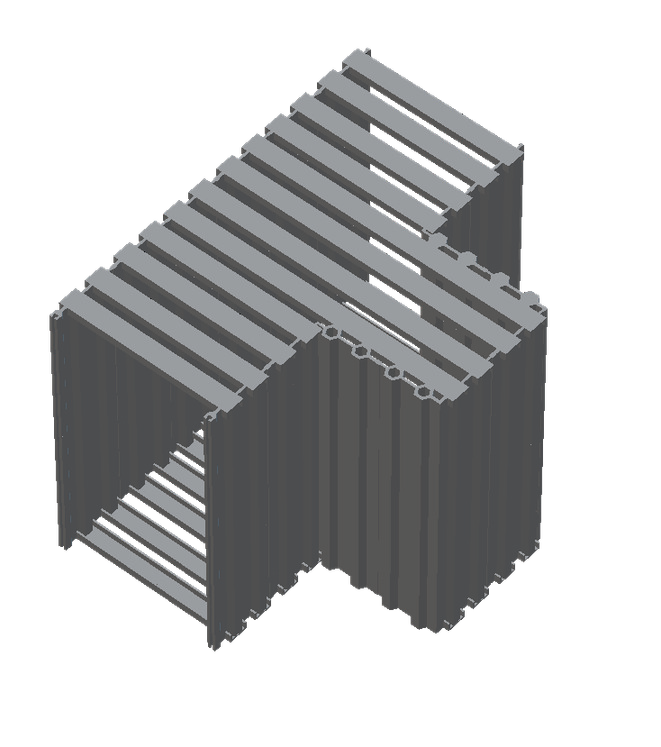

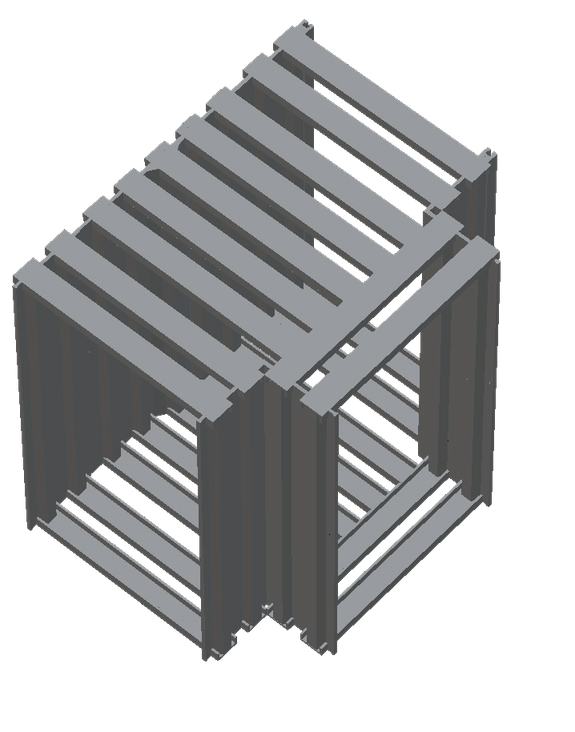

Skrzyżowanie na trzy odejścia

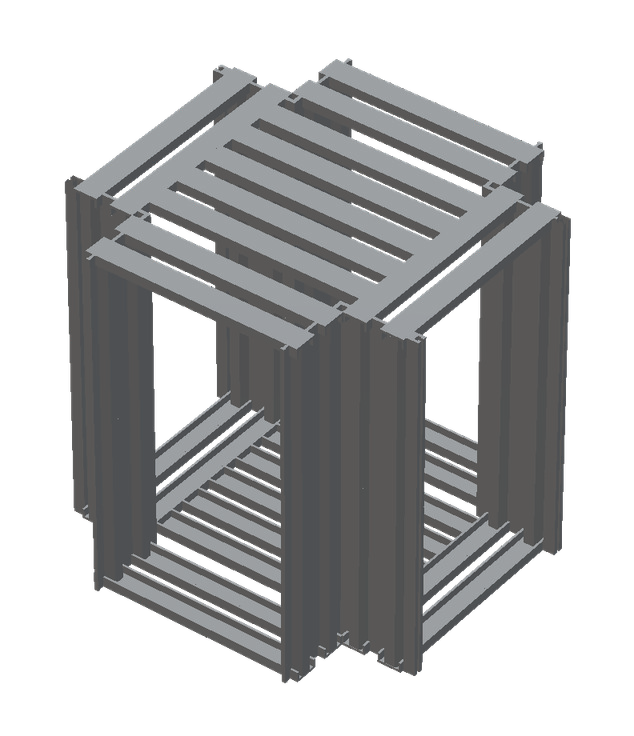

Skrzyżowanie na cztery odejścia

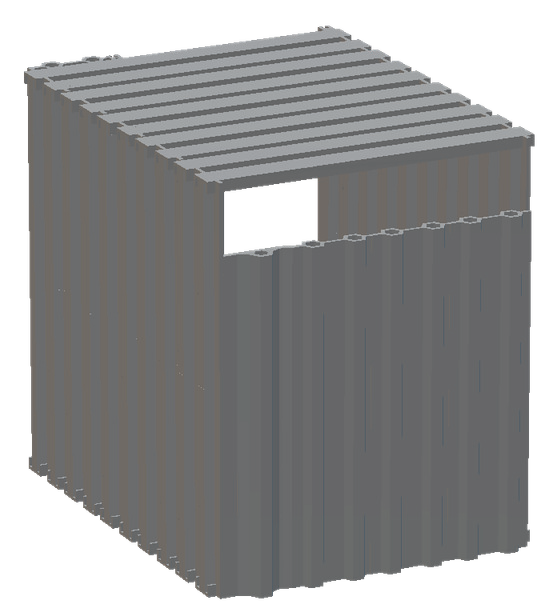

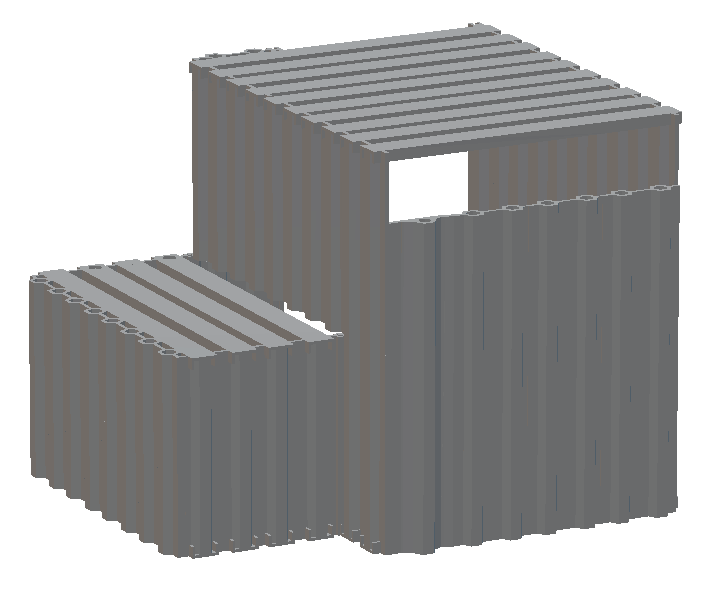

Stanowisko ogniowe
Stanowisko ogniowe z “lisią norą”
Schron wykopowy lekki

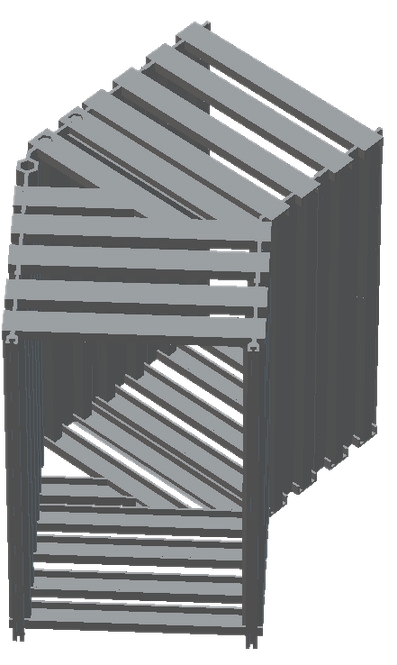

Zakręt 120-135 stopni
Zakręt 90 stopni

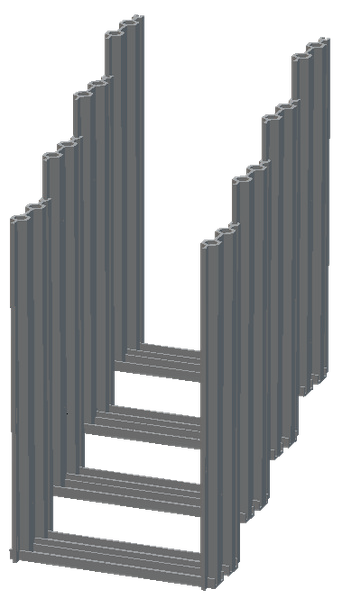

Wejście typu rampa
Ustęp polowy
Parametry techniczne systemu

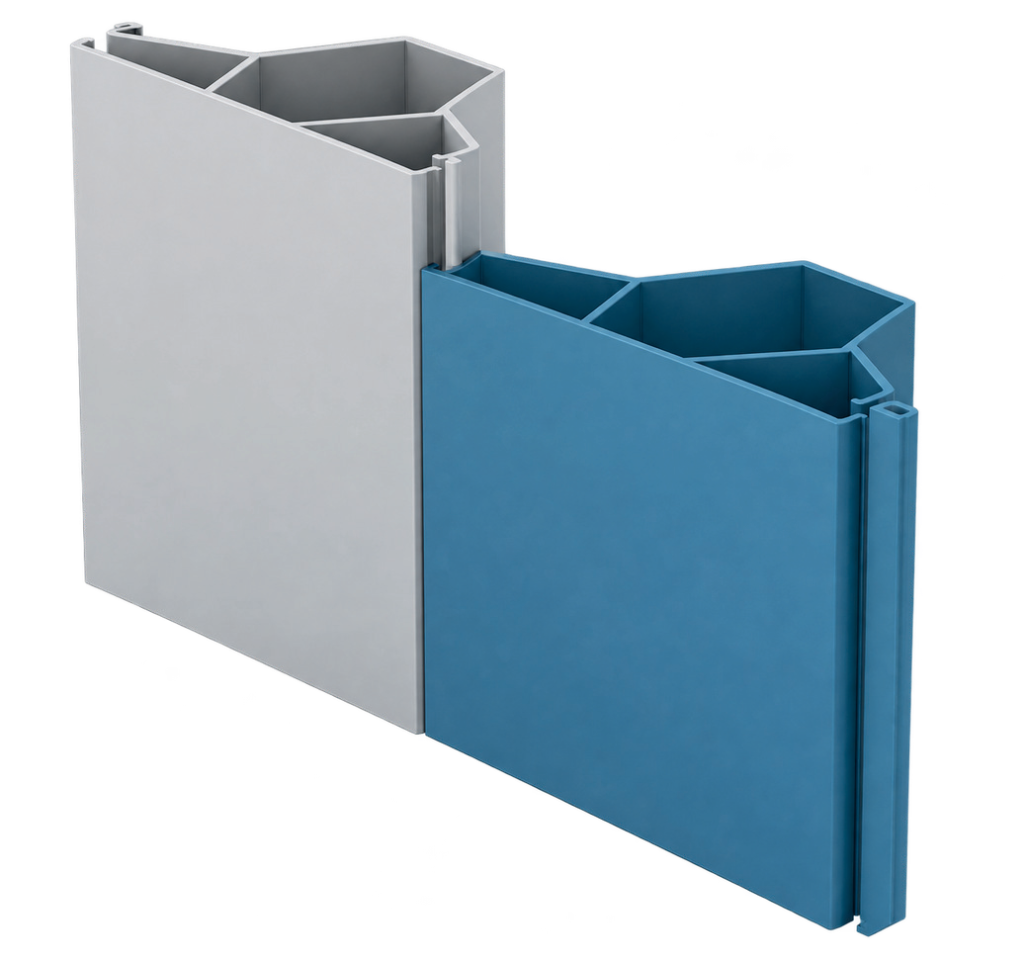

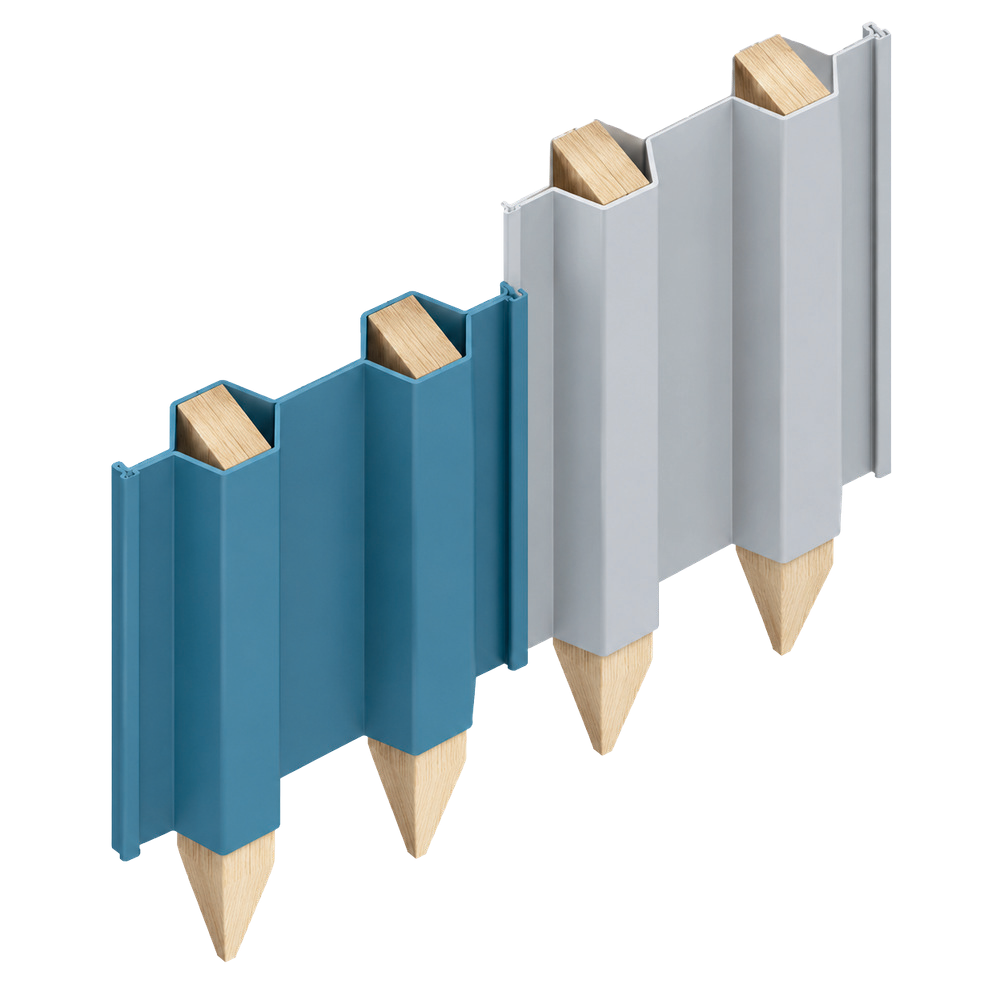

D-HEX | ECOLOCK®
Profil konstrukcyjny wykorzystywany do wykonywania ścian bocznych modułów (budowa stropów). Dzięki zamkowemu połączeniu profili możliwe jest tworzenie ciągłych układów konstrukcyjnych.
Wybrane dane techniczne:
szerokość przekroju: 250 mm
wysokość przekroju: 118 mm
grubość ścianki: 5 mm
pole przekroju: 38,5 cm²
wskaźnik przekroju: 311 cm³/m
moment bezwładności: 2178 cm⁴/m
dopuszczalny moment: 6,8 kNm/m
maksymalny dopuszczalny moment: 13,7 kNm/m
M-HEX | ECOLOCK®
Profil konstrukcyjny przeznaczony do wykonywania ścian bocznych modułów. Współpracuje z pozostałymi elementami systemu, tworząc powtarzalną konstrukcję modułową.
Wybrane dane techniczne:
szerokość przekroju: 500 mm
wysokość przekroju: 120 mm
grubość ścianki: 5 mm
pole przekroju: 56,2 cm²
wskaźnik przekroju: 245 cm³/m
moment bezwładności: 1470 cm⁴/m
dopuszczalny moment: 5,4 kNm/m
maksymalny dopuszczalny moment: 10,8 kNm/m
NAROŻNIK
Element uzupełniający umożliwiający wykonywanie zmian kierunku i tworzenie złożonych układów modułowych.
Szerokość przekroju: 81,5 mm
Wysokość przekroju: 76,7 mm
Gęstość: 1,44 g/cm³
Udarność wg Charpy’ego: ≥20 kJ/m²

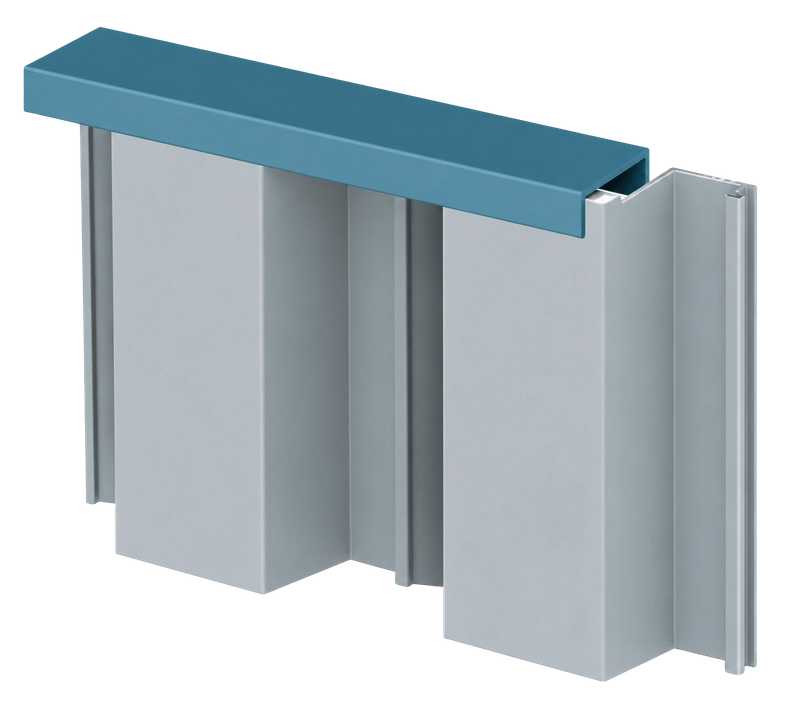

OCZEP 180
Element uzupełniający stosowany w konstrukcji modułu, współpracujący ze ścianami bocznymi i stropem.
Szerokość przekroju: 180 mm
Wysokość przekroju: 90 mm
Grubość ścianki: 9 mm
Gęstość: 1,44 g/cm³

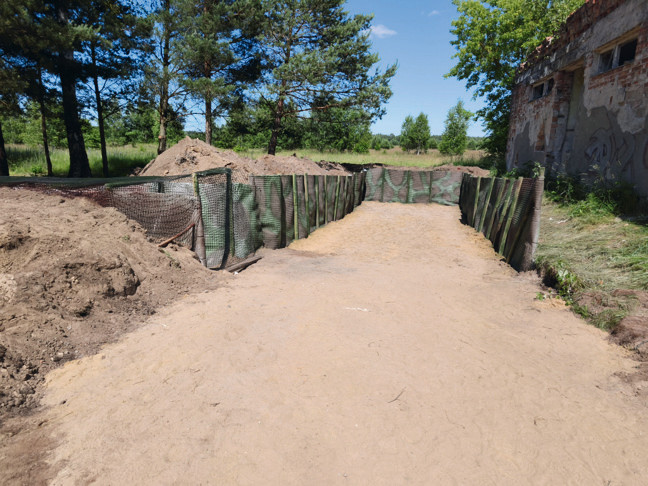

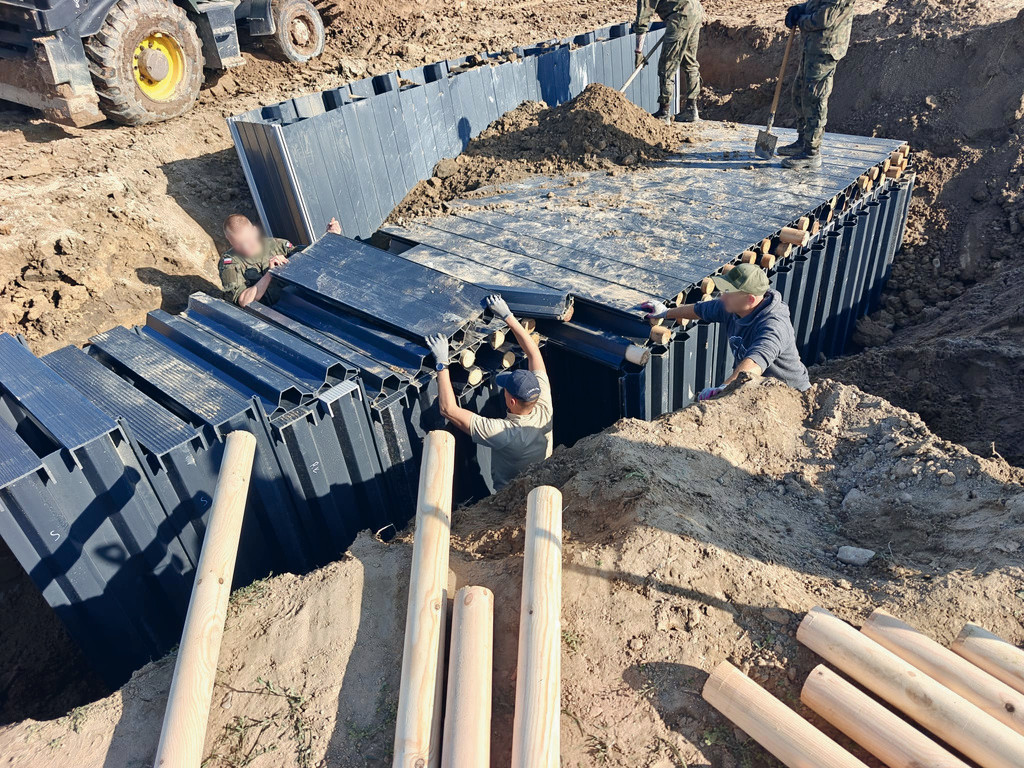

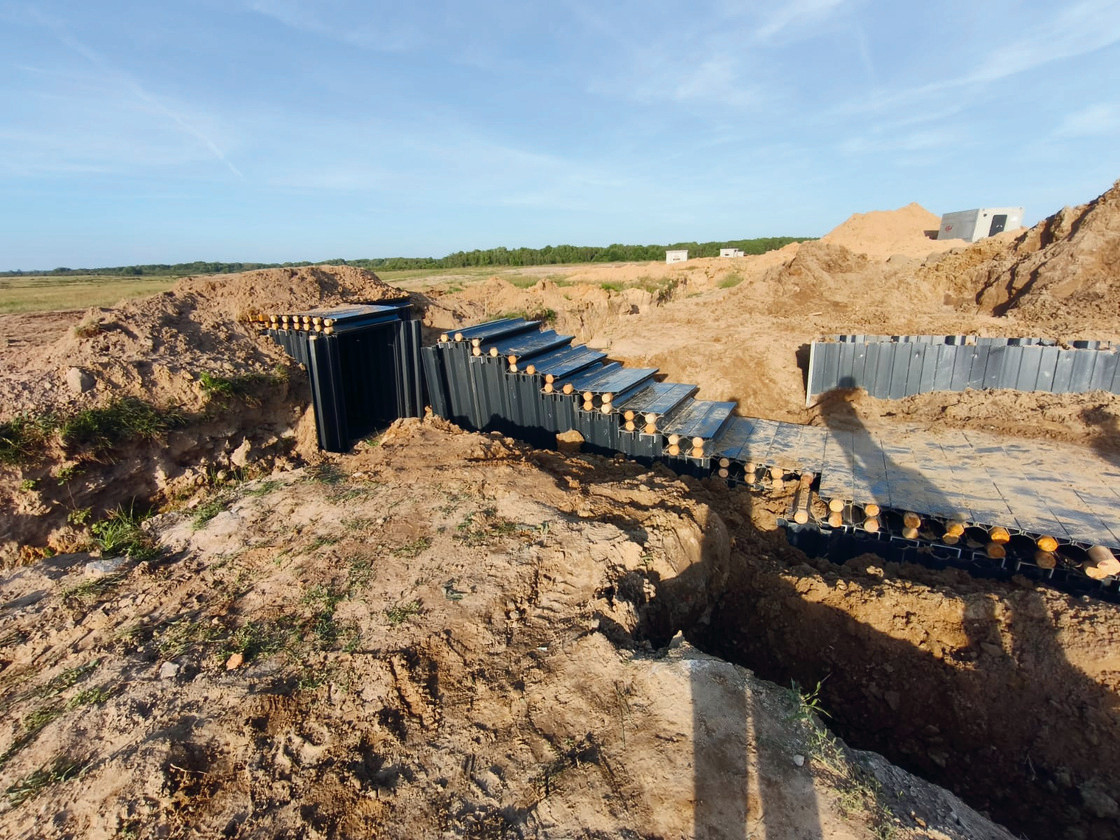

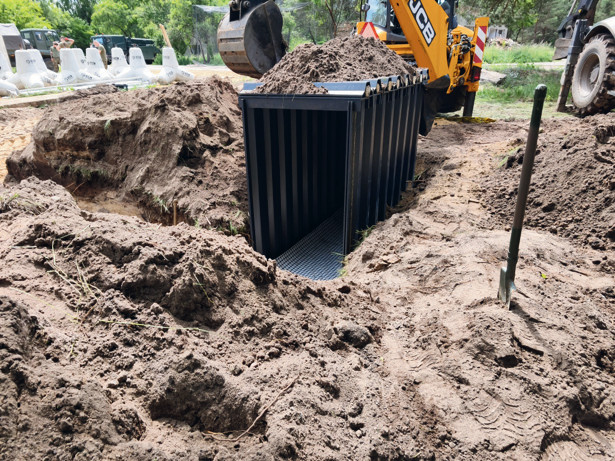

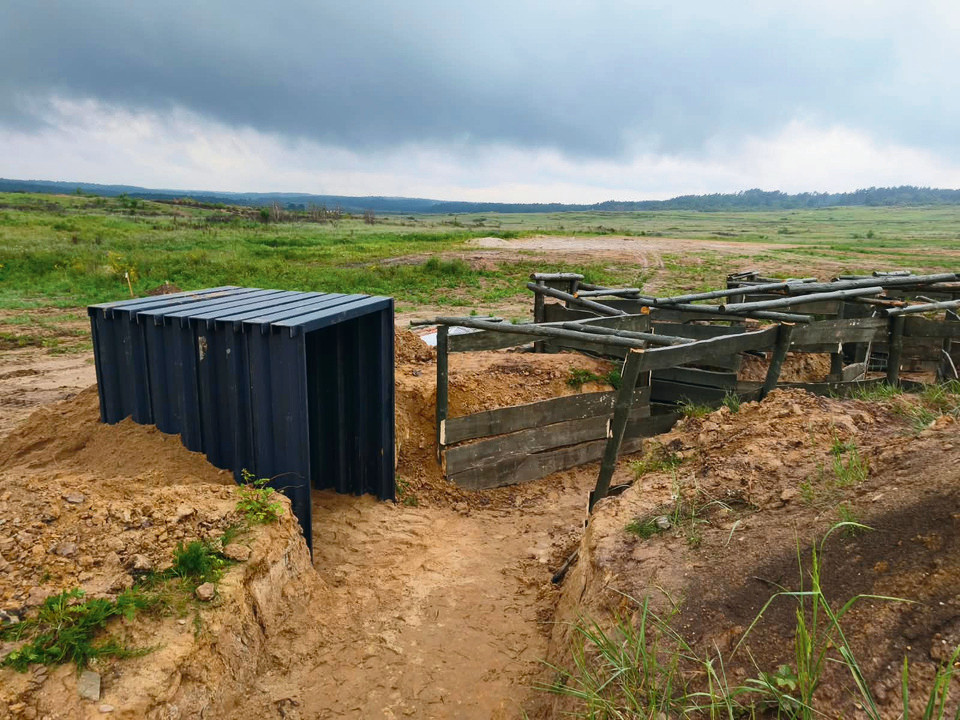

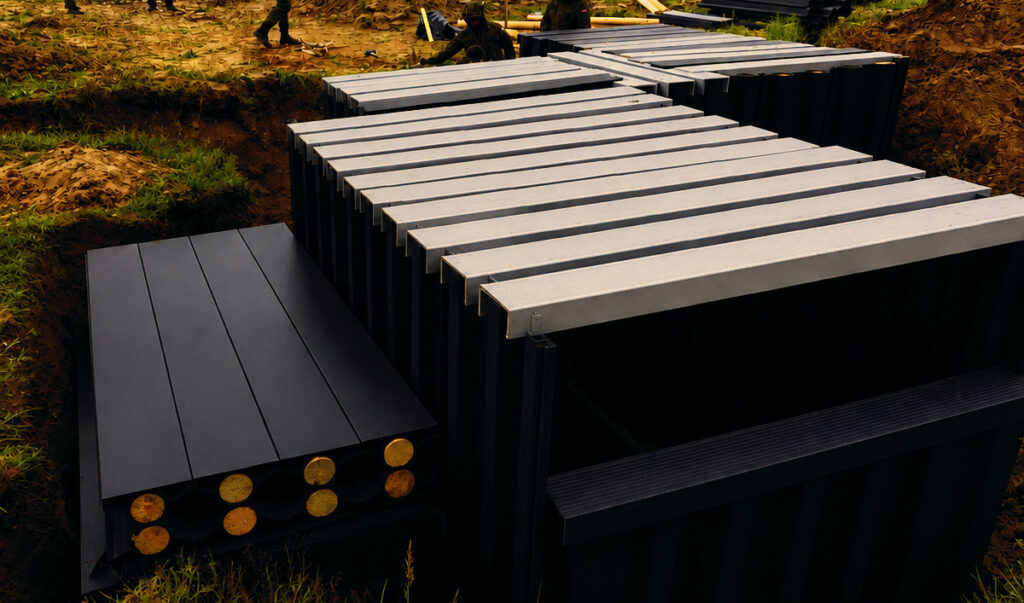

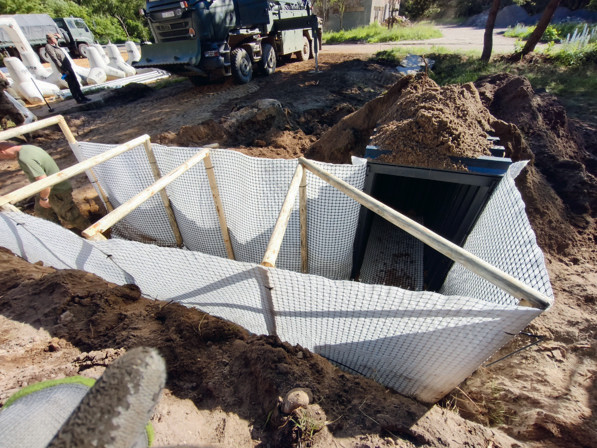

Nasz system w praktyce

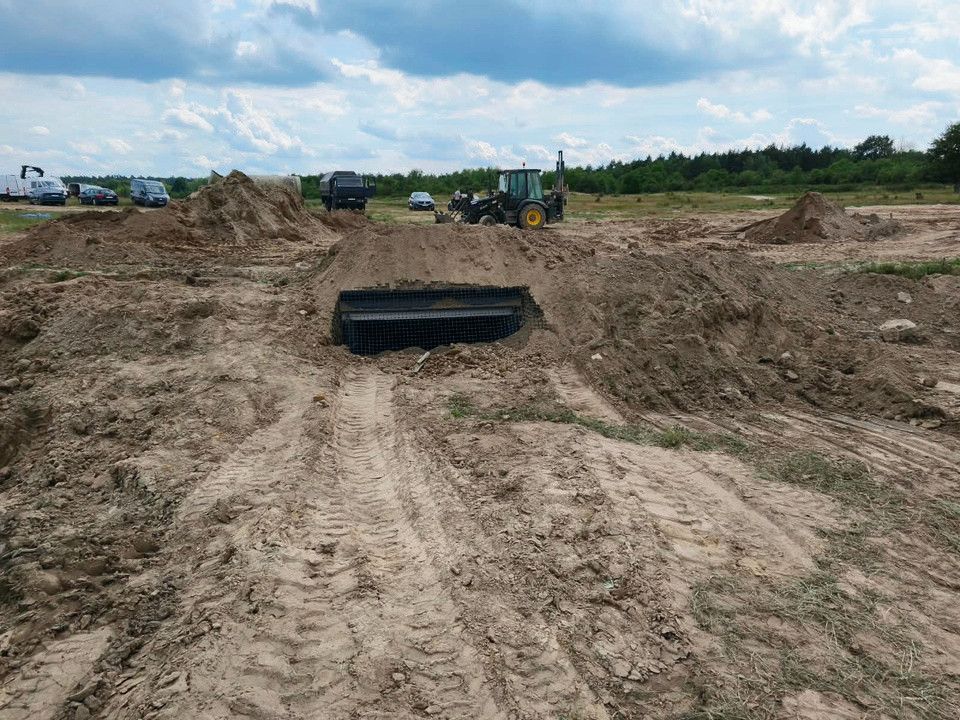

Okop na czołg z ukryciem dla załogi
Stanowisko ogniowe na strzelnicy antydronowej

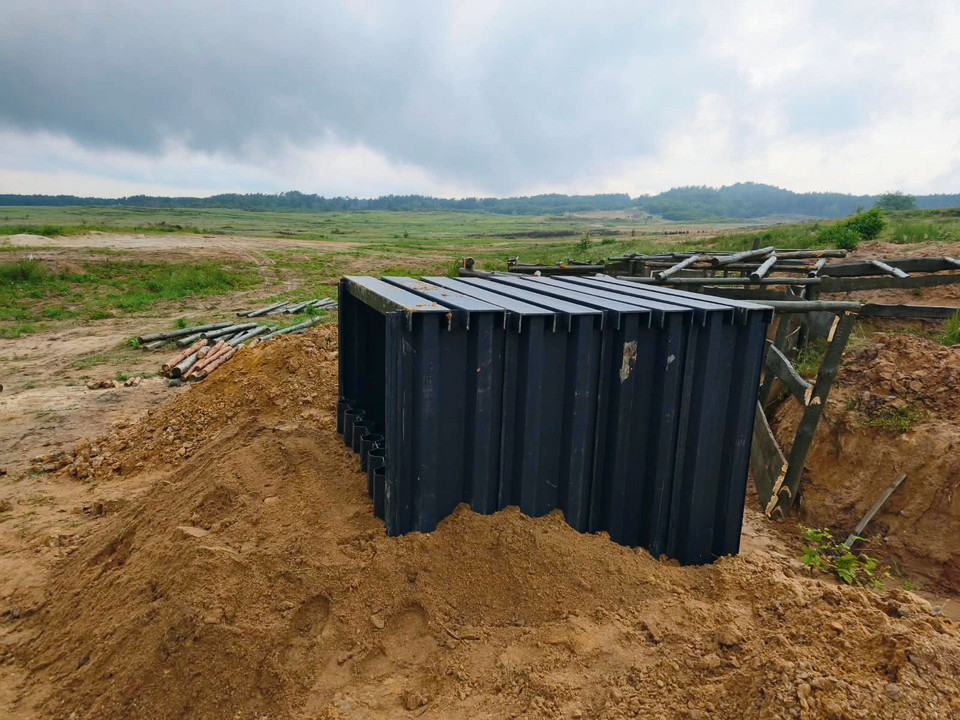

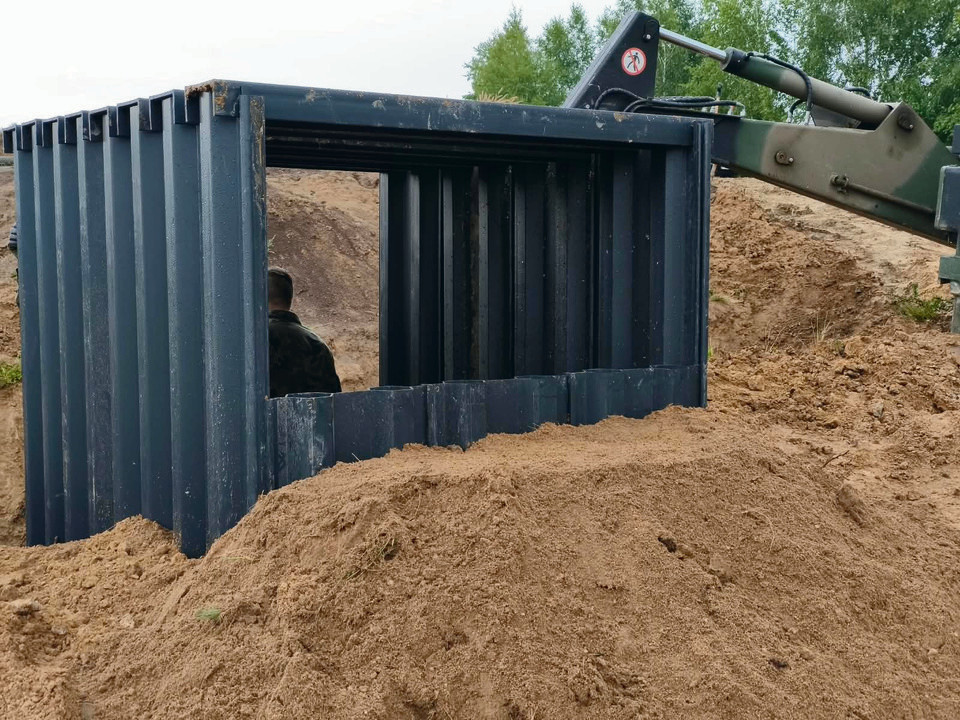

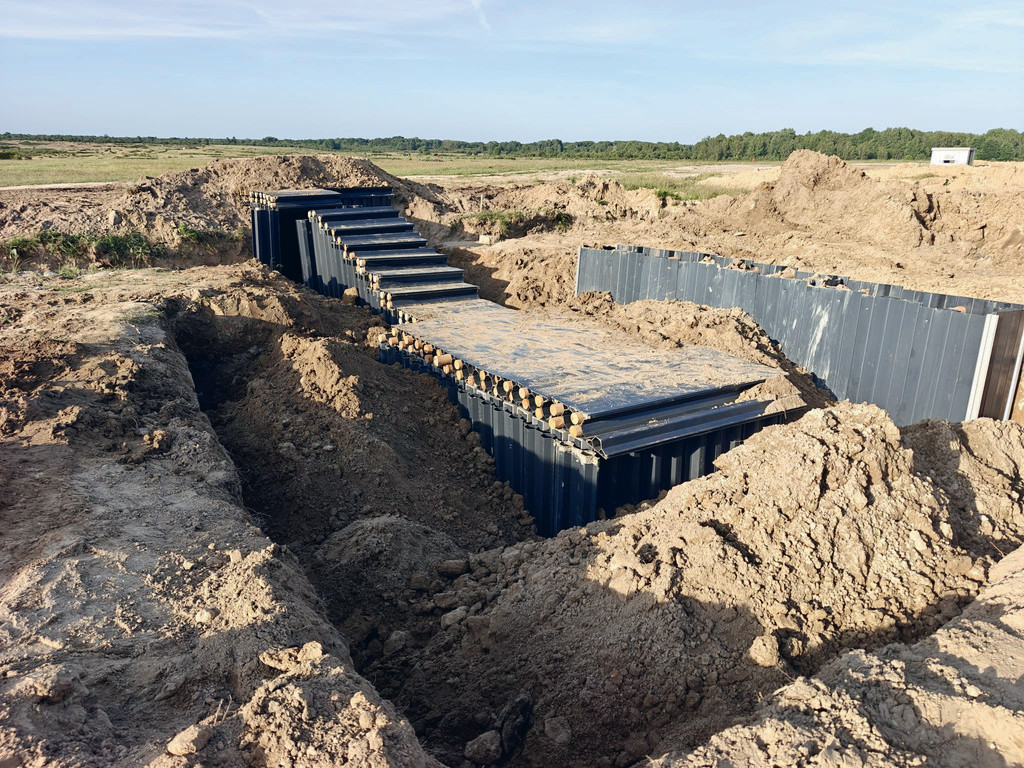

Stanowisko ogniowe i schron

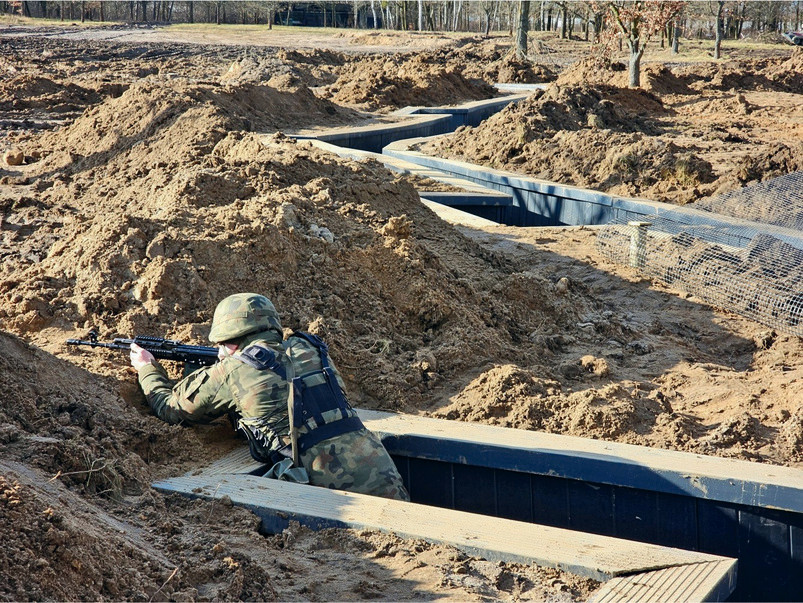

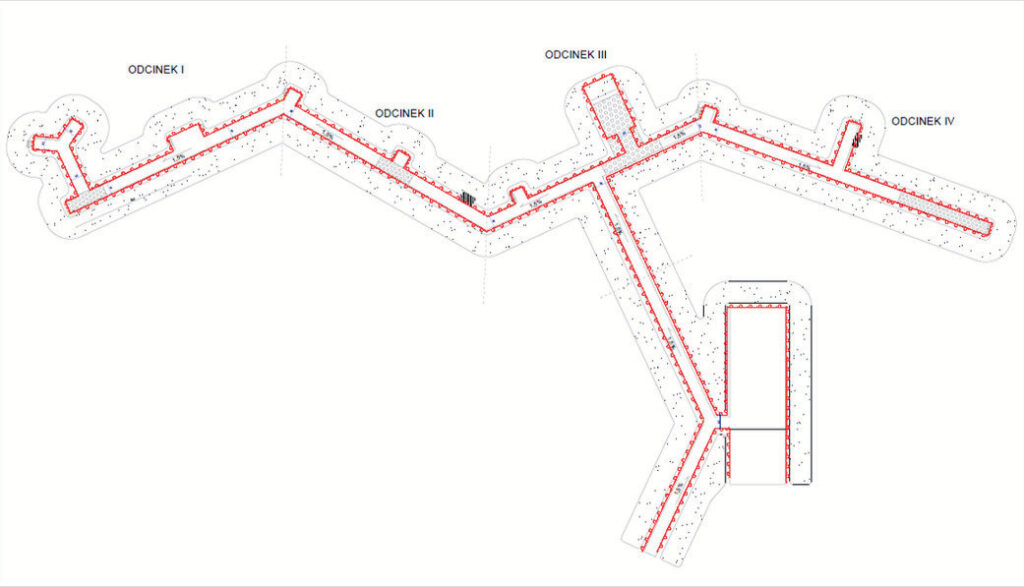

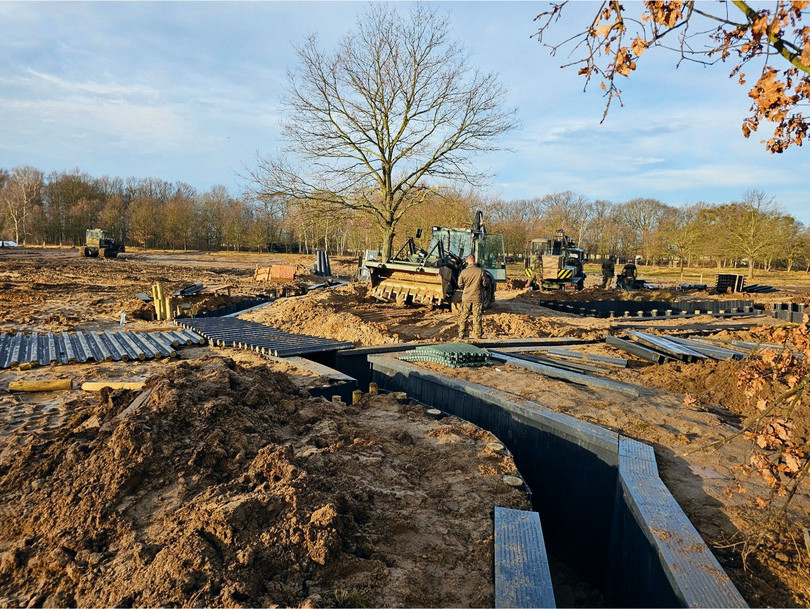

Gniazdo oporu drużyny
